DJGL12-RDK150型SC1集中器(Cat1)(上行Cat.1，下行RS485)是一款基于邊緣計算的集數據采集、傳輸功能的物聯網設備。

　　本集中器內嵌具備LET Cat.1和GPRS雙模的聯網通訊模組、高速32位微型處理器和大容量的數據存儲器。集中器的本地設置RS485端口，能實現在使用現場方便、高效的設置或查詢集中器的目標IP地址信息、終端檔案信息、自動上傳任務單、定時周期等相關參數。根據內部存儲的目標IP的地址信息，集中器能通過LET Cat.1無線網絡與指定的管理平臺(服務器端)建連，從而實現將其下行RS485總線上采集到的終端設備的指定數據自動上傳給管理平臺。

　　一、主要功能及特點

　　1、集中器應用邊緣計算技術，有較強的數據存儲、處理和控制能力。

　　2、通過本地配置RS485端口和遠程Cat.1無線端口都能設置集中器的任務單列表和上傳周期時間這兩個關鍵的參數，實現自動抄讀、主動上傳功能。

　　3、專業的接口數據流向自動控制技術，優先處理管理平臺所下發的終端透傳指令幀和集中器參數設置指令幀，實現主站對終端的直接控制。

　　4、管理平臺的IP地址和端口信息可以輕松查閱和設定;方便將采集的數據靈活的接入到指定的私有服務平臺;

　　5、下行總線能承載較多256塊RS485終端設備的接入，通過集中器內部大容量存儲器分區化管理手段，實現對8個檔案區域(每個區域承載32個終端)的靈活管控;

　　6、集中器的狀態指示豐富，在現場能即時通過狀態指示燈判定集中器的工作狀態。

　　7、通訊模塊掉電時配置的參數能保存起來，重新上電時自動恢復。

　　8、SIM卡即插即用，支持電信、移動和聯通三家運營商的4G網絡。

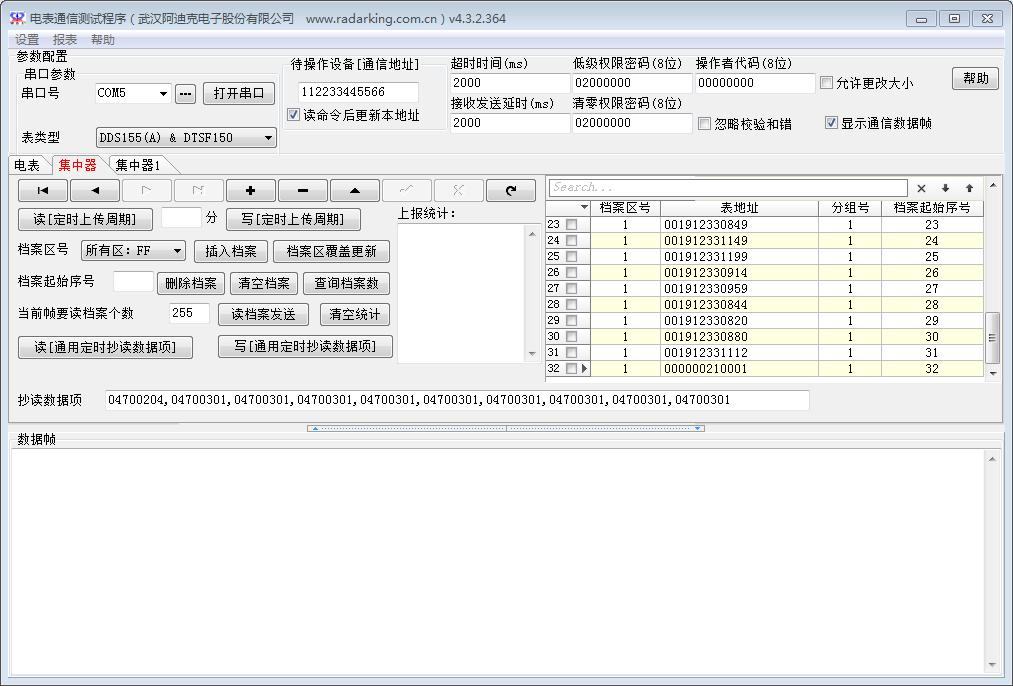

　　9、配套的PC端采集器的設置工具軟件能夠通過本地RS485接口對集中器多個運行參數進行讀/寫操作，集中器具備下行終端設備的檔案信息和抄讀任務單信息的下載、查詢功能，簡化了現場參數配置的工作量和操作難度。

　　二、主要技術參數

　　工作電壓：AC 220V±120% 50Hz;

　　485帶載能力：較多接入256塊(8×32)RS485終端設備(800米);

　　消耗功率：有功功率≤5W，視在功率≤10VA;

　　Cat1的無線網絡實現集中器設備與管理平臺的數據交互;

　　使用環境：溫 度：-20℃～+60℃;濕 度：相對濕度≤95%;

　　上行通訊協議：TCP/IP協議;

　　下行通訊接口：標準RS485;本地設置端口2400bps;

　　下行終端通訊端口：波特率可設置(如：1200bps、2400bps、4800bps、9600bps);

 　　三、產品接線圖

　　其中1為L，4為N。

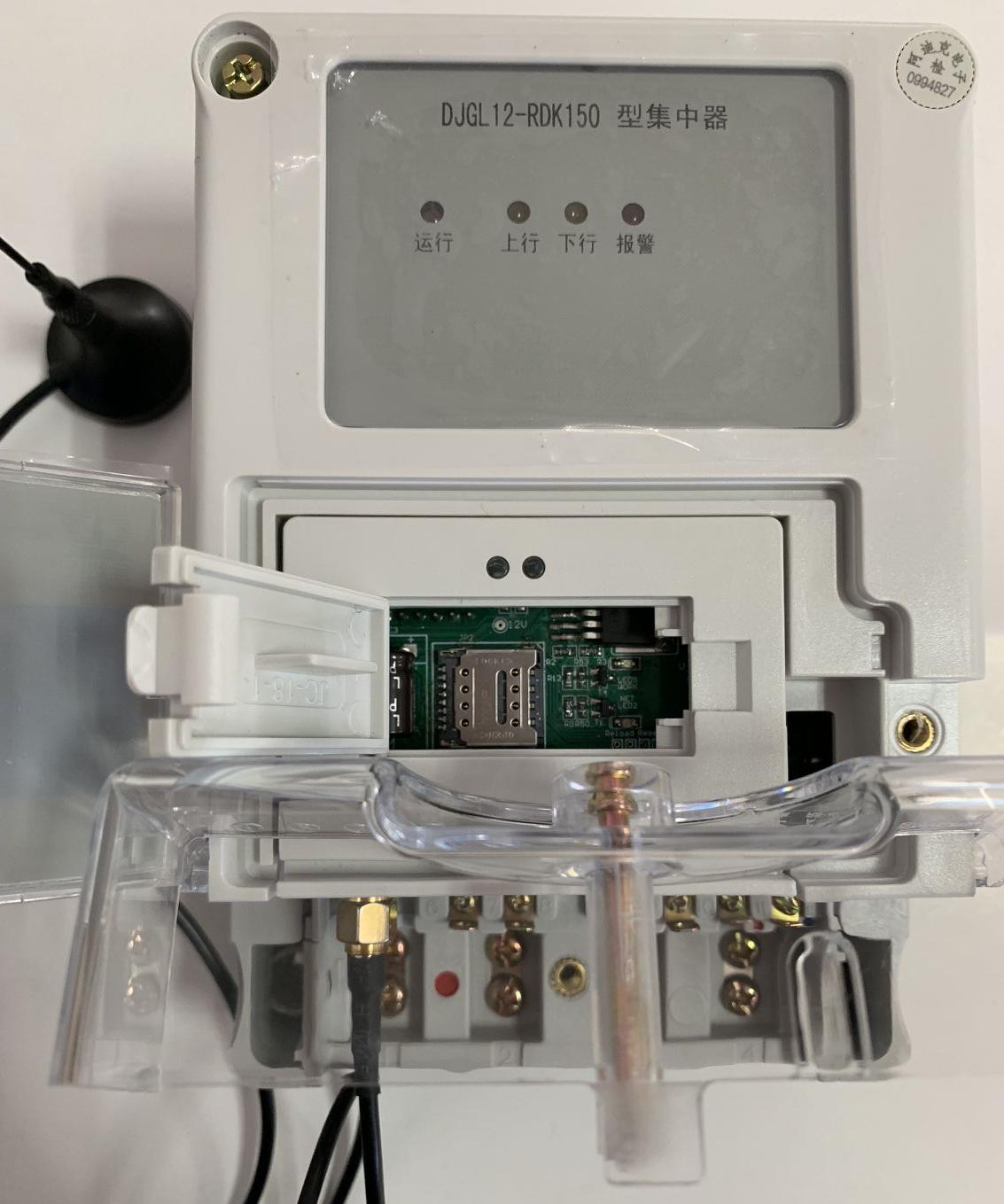

　　在集中器主端子上方有8個輔助端子，其中，9、10為本地設置RS485端口，11、12為下行RS485端口。

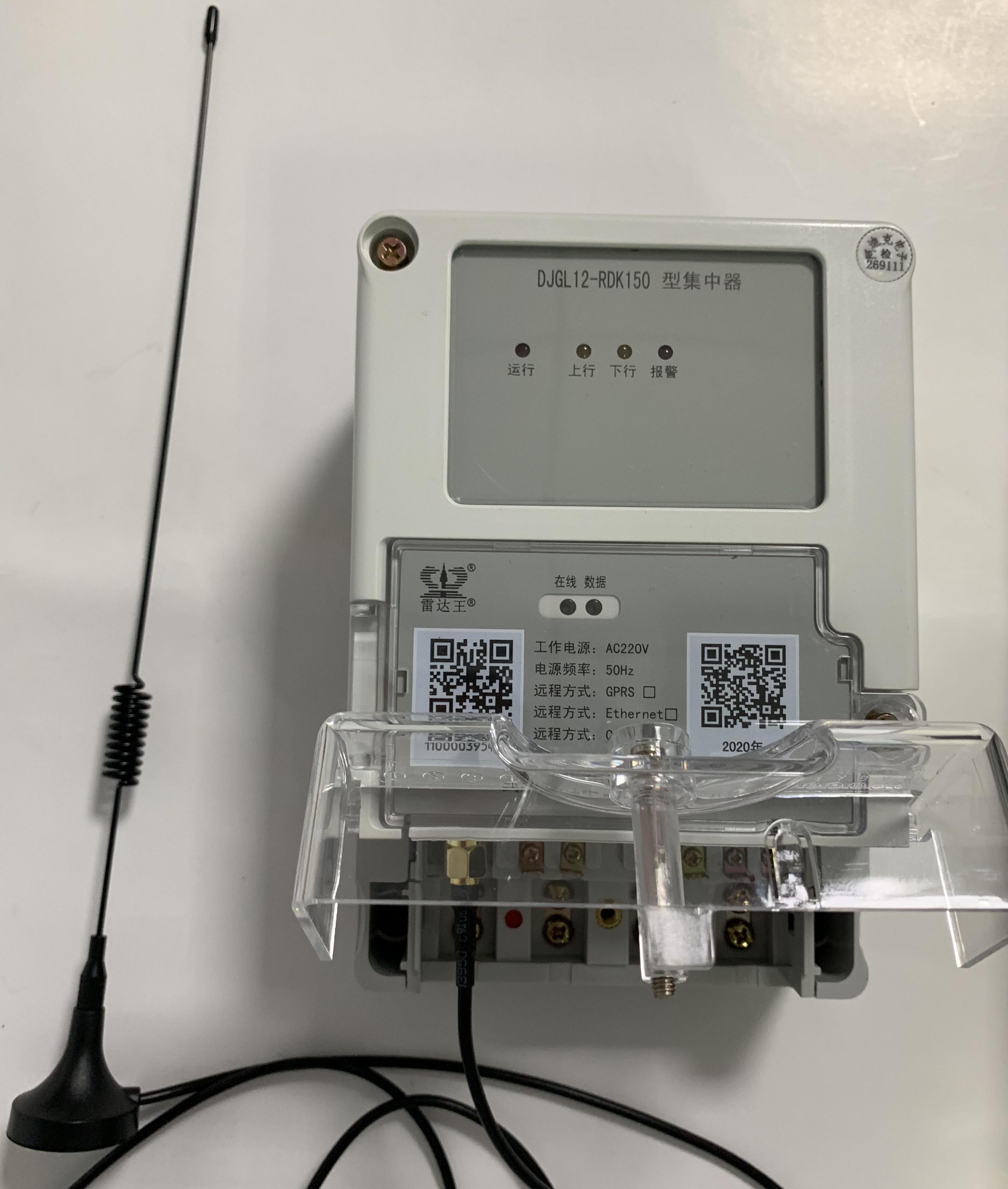

　　四、外型圖
