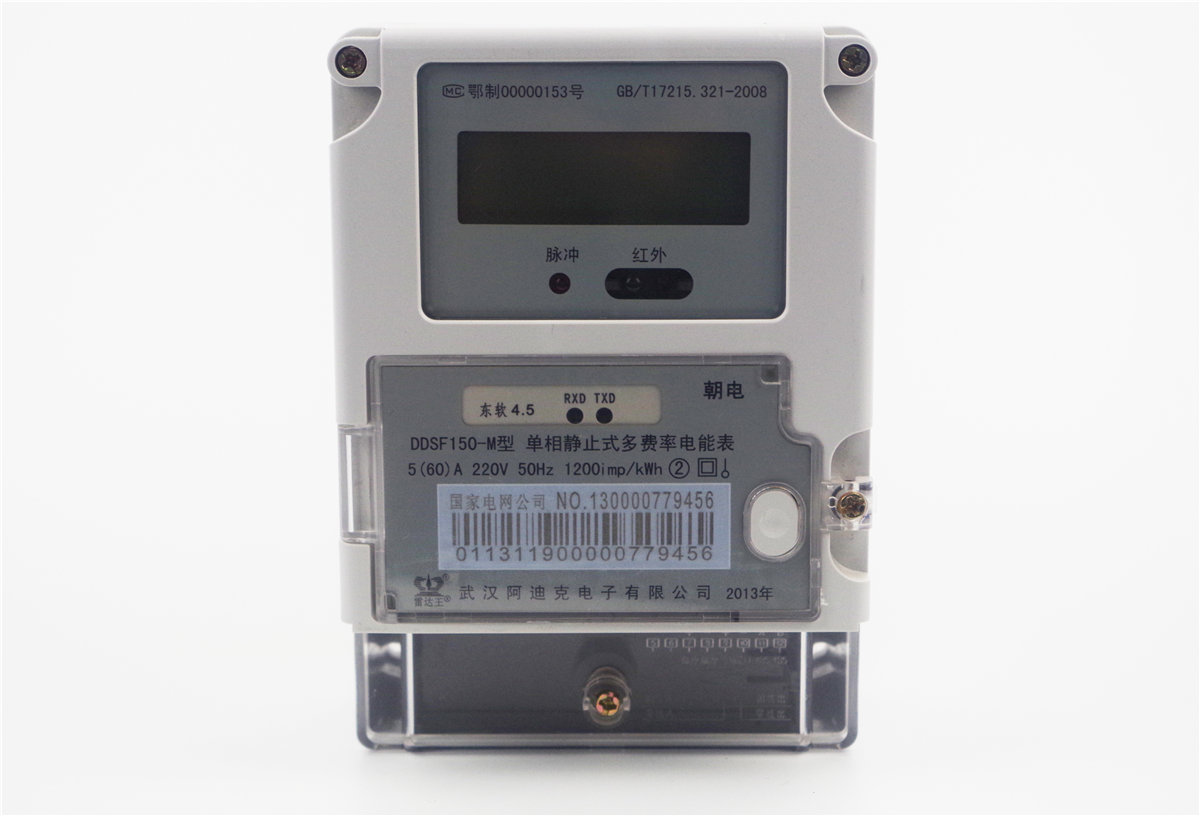

DDSF150-M型 單相靜止式多費率智能電能表
DDSF150-M型單相靜止式多費率電能表（單相電子式多費率電能表）是根據國家電網“統一堅強智能電網”建設的總體要求，在國網公司電能表系列標準的基礎上研制而成的新一代電能表。
該電能表采用了超大規模數字信號處理芯片、永久保存信息的存貯器、全隔離標準RS485通訊接口和紅外通訊、大畫面寬溫液晶顯示等先進技術。電能表采用了先進的SMT表面貼裝工藝，外殼采用高強度、阻燃環保材料、造型新穎、美觀適用,具有較高的絕緣強度和耐腐蝕性。該表集眾多功能于一體，具有電能量計量、信息存儲及處理、信息交互等功能。
引用標準：
GB/T17215.321-2008《交流電測量設備 特殊要求第21部分：靜止式有功電能表（1級和2級）》
GB/T17215.211-2006《交流電測量設備 通用要求第11部分：測量設備》
GB/T17215.301-2007《多功能電能表 特殊要求》
Q/GDW1828-2013《單相靜止式多費率電能表技術規范》
GB/T15284-2002《多費率電能表 特殊要求》
DL/T645-2007《多功能電能表通信協議》
JJG596-2012《電子式交流電能表 檢定規程》
GB/T13384-2008《機電產品包裝通用技術條件》
1、采用先進的專用集成芯片V9811和SMT、熱風回流焊、波峰焊工藝設計、制造，質量可靠。
2、測量精度高?？梢岳梦⑻幚砥鲌绦兄噶畹目焖傩院?/font>A/D轉換的時間短等特點對被測量進行多次測量，然后求其平均值，以排除一些偶然的誤差與干擾，并通過數字濾波，剔除粗大誤差和隨機誤差的方法提高測量精度；。
3、能夠進行間接測量。電能表可以利用內含的微處理器通過測量幾種容易測量的參數，間接地求出某種難以測量的參數；。
4、能夠自動校準。智能電能表在使用前可進行自動校準；
5、具有自診斷的能力。如果發生故障，智能電能表可自檢出來，儀器本身還能協助診斷發生故障的根源；
6、全密封防塵、防水設計，表殼材料具有優良的阻燃和抗腐蝕、抗老化性能。
7、采用具有內置溫度補償功能的硬件時鐘電路，停電用電池供電時溫度補償功能同樣啟動，確保時鐘精度準確。
8、具有載波通信模塊標準接口，可選配不同廠家的載波模塊。
規格、型號及主要參數
|
接入方式 |
準確度 |
額定電壓V |
最大電流A |
常數 |
|
單相直通 |
2.0級 |
220 |
40 |
1600 |
|
220 |
60 |
1200 |
||
|
220 |
100 |
800 |
注：特殊常數可按要求定制。
主要技術參數
參比電壓： 220V
參比電流： 5A、10A、40A、60A、100A
參比頻率： 50Hz
基本誤差：符合GB/T17215.321-2008的要求
起動電流：≤0.004Ib(直接接入式)
潛 動：施加參比電壓的115％而電流線路無電流時，電能表測試輸出不應產生多于一個的脈沖。
功 耗: 電壓線路功耗（非通信狀態）：≤ 1.5W， 10VA
電壓線路功耗（通信狀態）：≤ 3W， 12VA
電流線路功耗：≤1VA(Ib)
工作溫度范圍：-25℃～60℃
極限工作溫度范圍：-40℃～70℃
儲存和運輸極限溫度范圍：-40℃～70℃
相對濕度：年平均 ＜75％
30天（一年內這些天是以自然方式分布） 95％
在其他天偶然出現 85％
大氣壓力：63.0kPa～106.0kPa（海拔4000m及以下）
正常工作電壓：0.9Un~1.1Un
擴展工作電壓：0.8Un~1.15Un
極限工作電壓：0.0Un~1.15Un
時鐘準確度： ≤0.5秒/天 （參比溫度23℃）
鋰電池容量：≥1.2Ah，停電后可供時鐘工作時間≥5年
停電后數據保存時間：≥ 10年
產品壽命：大于10年
外型尺寸：112 mm×160 mm×71mm
重量：約0.8kg
電能脈沖寬度：80±20ms，
典型值：80ms
紅外通信速率：1200bps
RS485速率：2400bps（典型值），600、1200、2400、4800、9600（可設置）
通信協議：符合DL/T645-2007《多功能電表通信協議》及其備案文件
載波模塊接口：符合國網要求的標準接口，載波模塊與表內通信速率為2400bps
