一 、概述

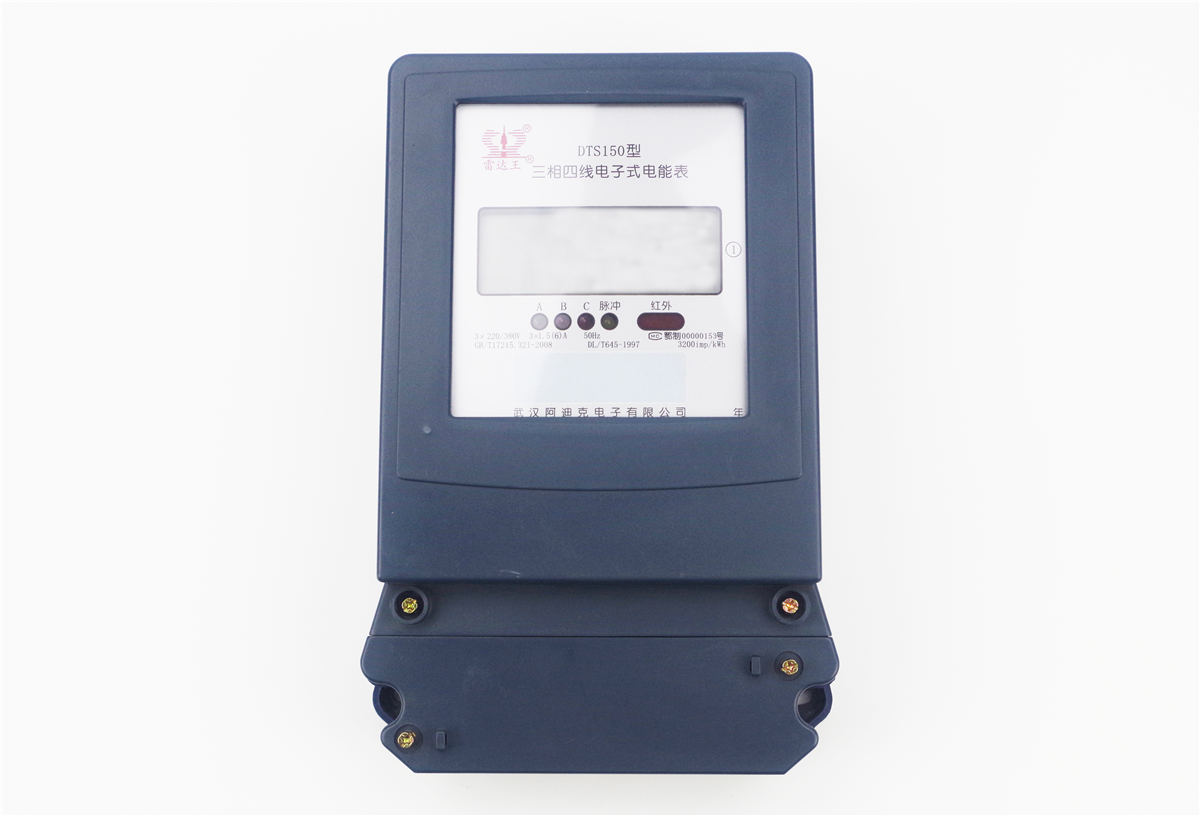

DTS150 FA2 1級2型三相四線電子式電能表是采用本公司所研制的RDK2000系列全數字化智能防竊電電能表專用芯片技術(結合ADE7752計量芯片)設計的、具有完全數字化智能型三相電能計量儀表。通信規約上兼容了江蘇省、湖北省電力公司的要求。它除具有電能計量功能外，還具有智能防竊電、RS485接口及遠程集中抄表等多種功能。

二、主要功能和特點

1、采用液晶屏顯，具有智能防竊電能力。

2、采用專用進口計量芯片(ADE7755)，結合進口單片微機確保準確計量

3、完善的電磁兼容性設計和電源電路設計，具有很強的電磁兼容性和極寬的電源工作范圍(110V ～ 400V)

4、帶RS485接口、紅外功能和外置跳閘功能

5、總缺相次數、分相缺相次數記錄

三、規格及技術指標

1. 符合國標GB/T17215.321-2008標準

2. 額定電壓:3×220/380V三相四線

3. 工作電壓:(60%-130%)額定電壓(極限工作電壓:190%額定電壓)

4. 標定電流: 1.5(6)A; 5(20)A; 5(30)A ；5 (40)A;5(60)A;10(40)A; 10(60)A;15(60)A；20(80)A

5. 準確度等級: 3×1.5(6)A表精度為 1.0級/2.0級，其余規格表均為2.0級

6. 額定工作頻率:50Hz

7. 脈沖常數:320kWh～3200imp/kWh

8. 整機功耗:＜ 1.5×3W

9. 啟動電流:≤0.004Ib

10. 外形尺寸:248.5mm×150mm×76mm

11. 重    量:1.5kg

12. 工作壽命:＞10年
