電力用戶用電信息采集系統是智能電網建設的重要組成部分，隨著系統建設的持續開展，全國各地大量的電能量數據采集終端設備陸續投入運行。由于用電信息采集系統所涉及的設備多、技術復雜，運維工作量大，與傳統的電能計量裝置運維工作迥然不同，對運維人員的技術水平都有著很高的要求。本系統通過模擬現場設備的的運行工況，可以模擬演示電網信息采集過程中各類單、三相智能電能表，高、低壓負控終端，集中器等設備在運行中出現的故障，以及如何正確排除故障的操作流程。對于提高運維人員的業務技能和工作效率具有重要意義。

　主要功能及特點

　　1. 采用頁面觸摸方式，操作直觀、簡便。

　　2. 支持公變臺區智能用電采集、專變智能用電采集兩大類。

　　3. 能通過Q/GDW1376.1-2013《電力用戶用電信息采集系統通信協議：主站與采集終端通信協議》規定。由控制臺通過通過集中器抄表演示。

　　4. 支持配置演示電能表故障狀態，并提供處理方式。

　　5. 支持電表故障、采集故障模擬。

　　6. 遠程控制停、送電。支持對于09版智能電表合閘允許按鍵提示。

　可模擬的故障

　　1、 模塊壞

　　2、 信號弱

　　3、 電池欠壓

　　4、 黑屏

　　5、 ESAM故障，不能拉合閘

　　6、 控制回路錯誤Err-01

　　7、 ESAM錯誤Err-02

　　8、 內卡初始化錯誤Err-03

　　9、 時鐘電池電壓低Err-04

　　10、 內部程序錯誤Err-05

　　11、 存儲器故障或損壞Err-06

　　12、 時鐘故障Err-08

　　13、 認證錯誤Err-10

　　14、 ESAM驗證失敗Err-11

　　15、 過載Err-51

　　16、 電流嚴重不平衡Err-52

　　17、 過壓Err-53

　　18、 功率因數超限Err-54

　　19、 超有功需量報警事件Err-55

　　20、 有功電能方向改變Err-56

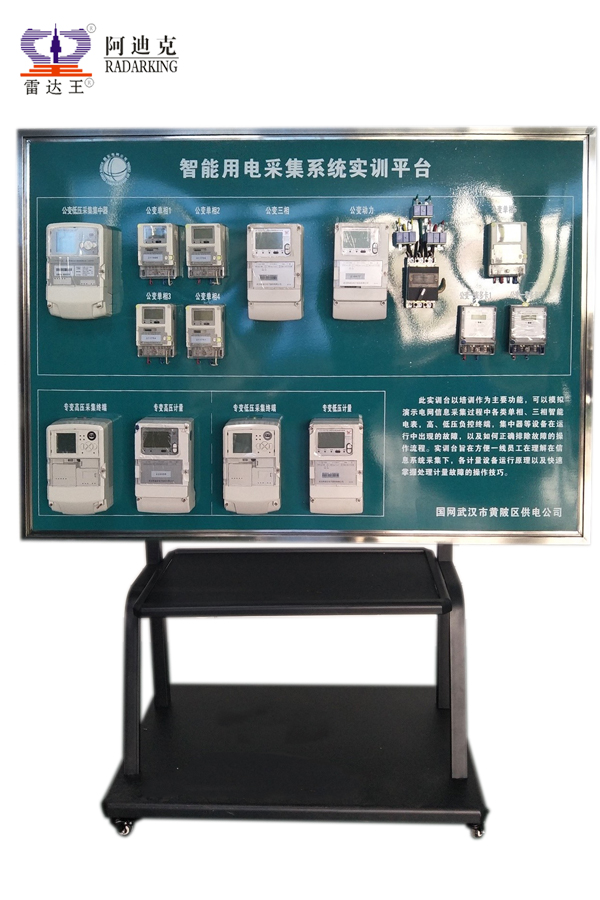

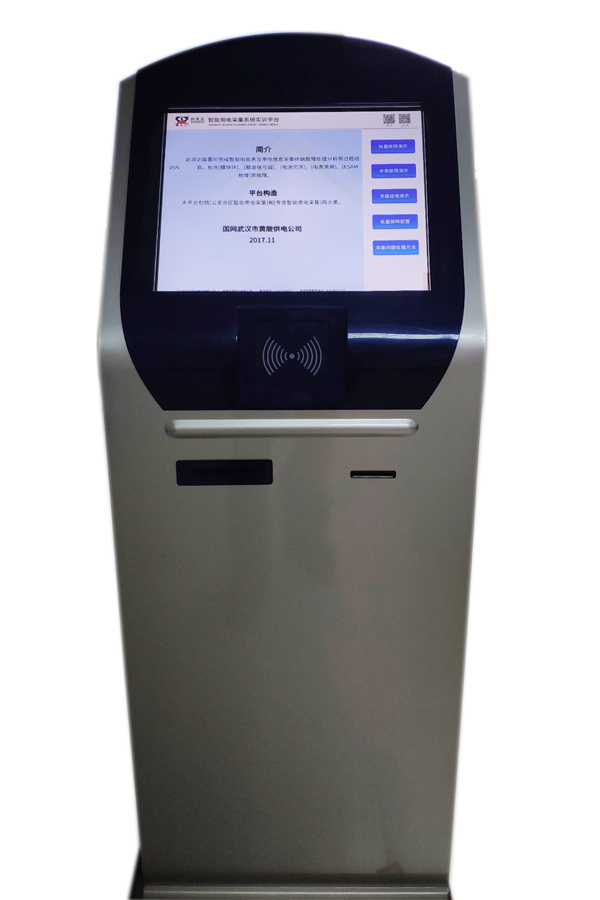

　實訓平臺外形

 　　規格及主要技術參數

　　1、 機柜：冷軋鋼板材質，堅硬厚實不易變形;

　　2、 主控模塊：19寸觸摸屏，高性能工控機;

　　3、 聲音模塊：多媒體音箱

　　4、 輸入電源：AC220V±10%，50HZ±5%

　　5、 工作環境：溫度：-10oC ~ +50 oC，相對溫度：35% ~ 85%

　　6、 采集設備：專變高壓計量終端、專變低壓計量終端、公變臺區采集集中器、單 相、三相智能電能表、公變動力智能電能表、電動空開。

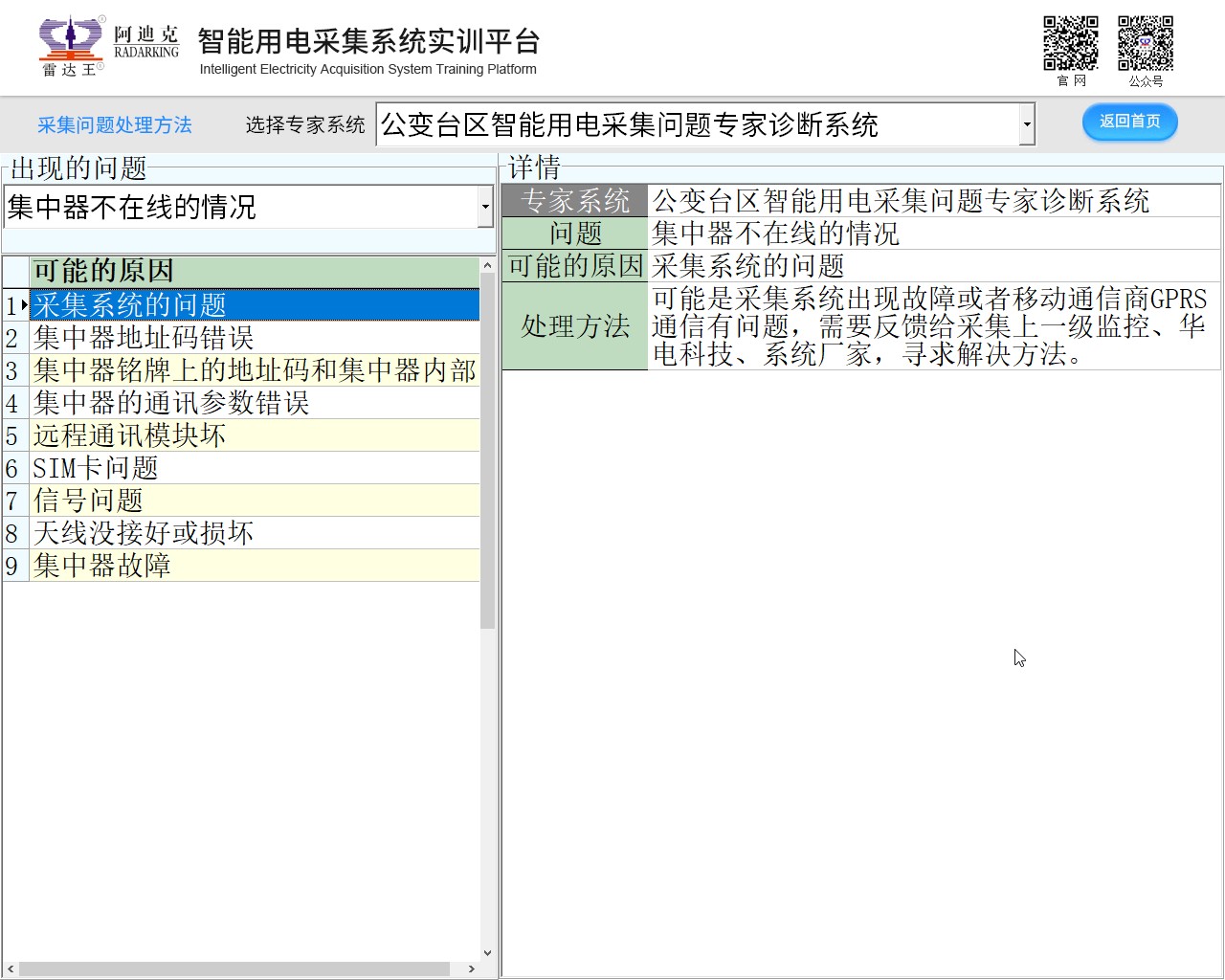

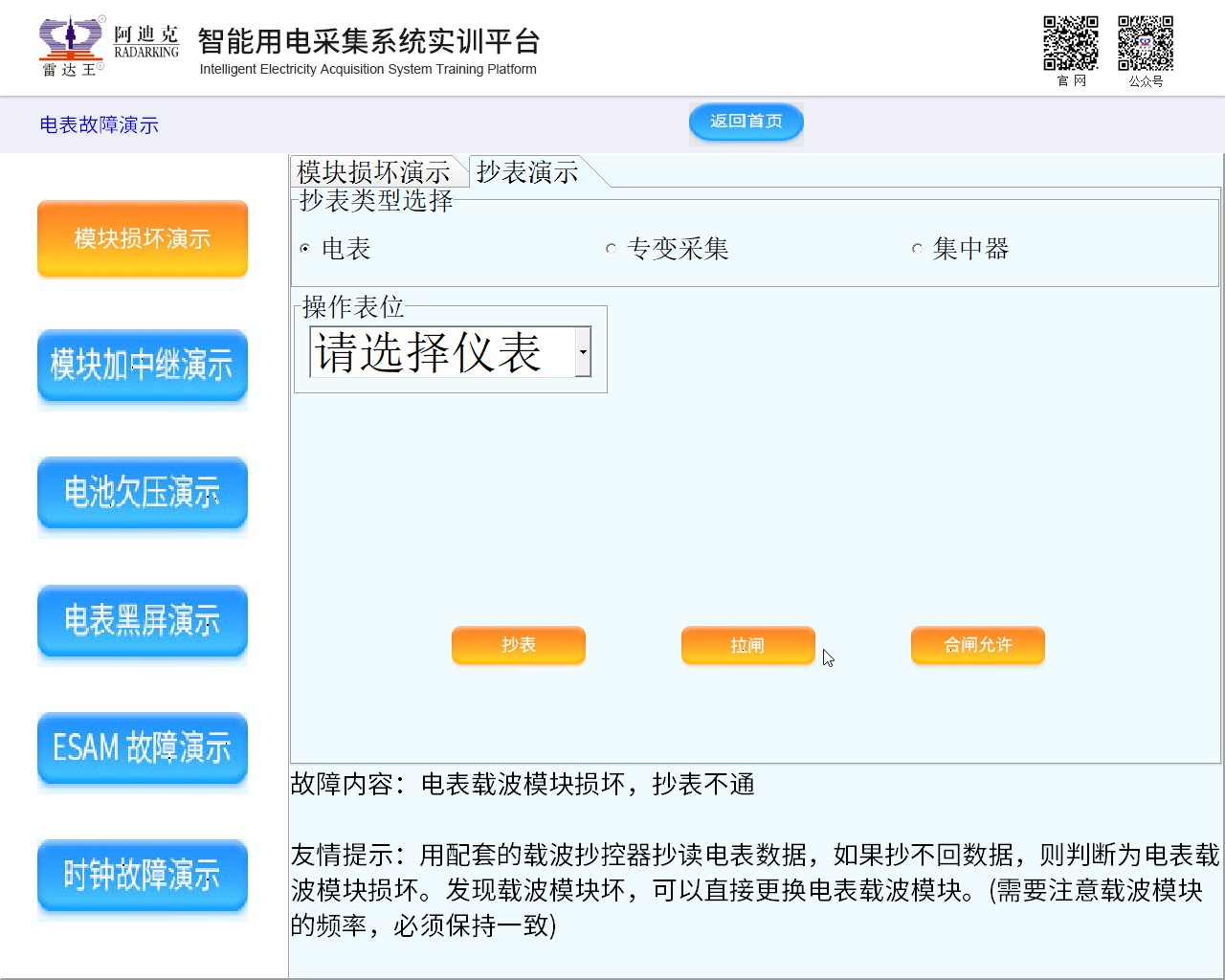

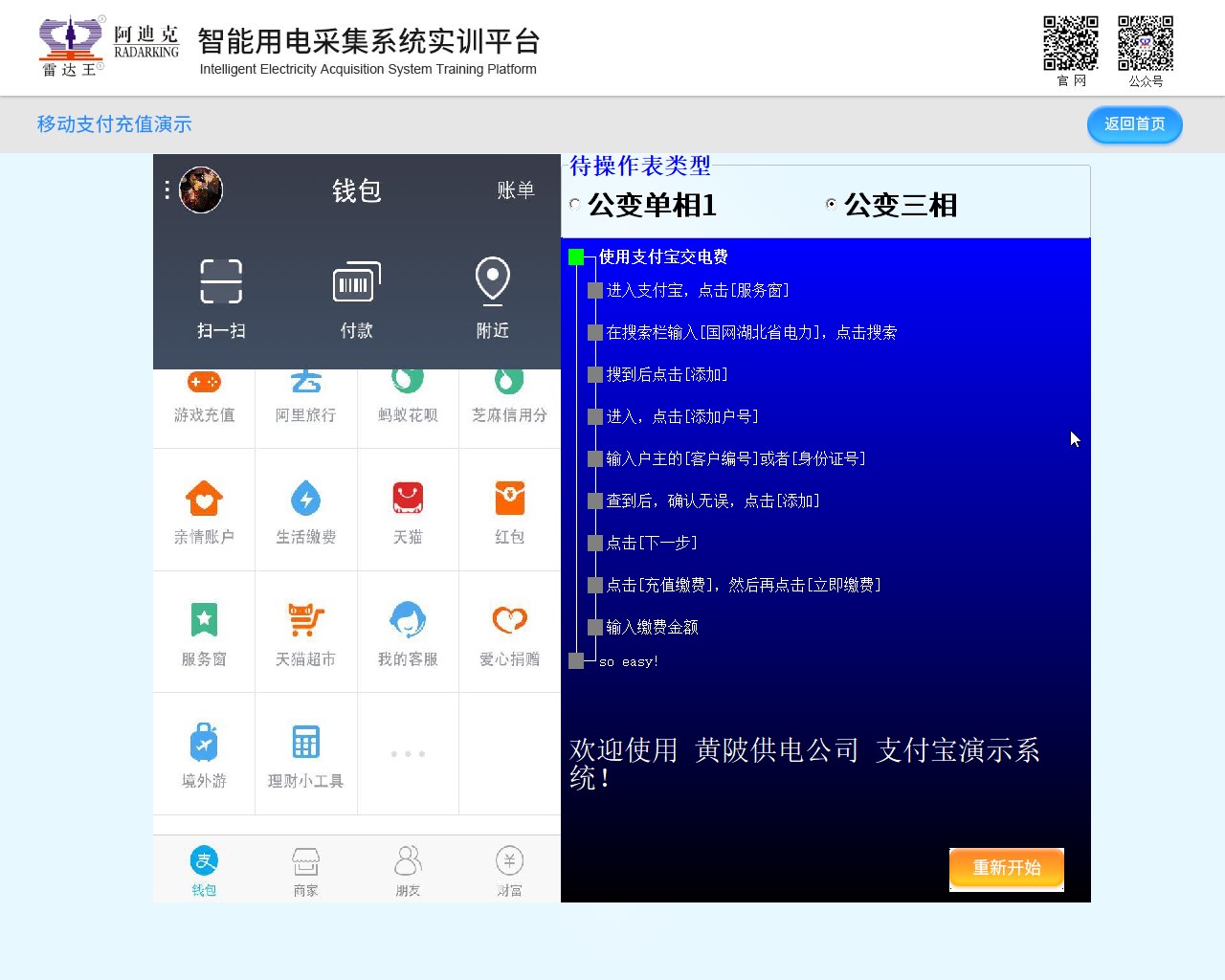

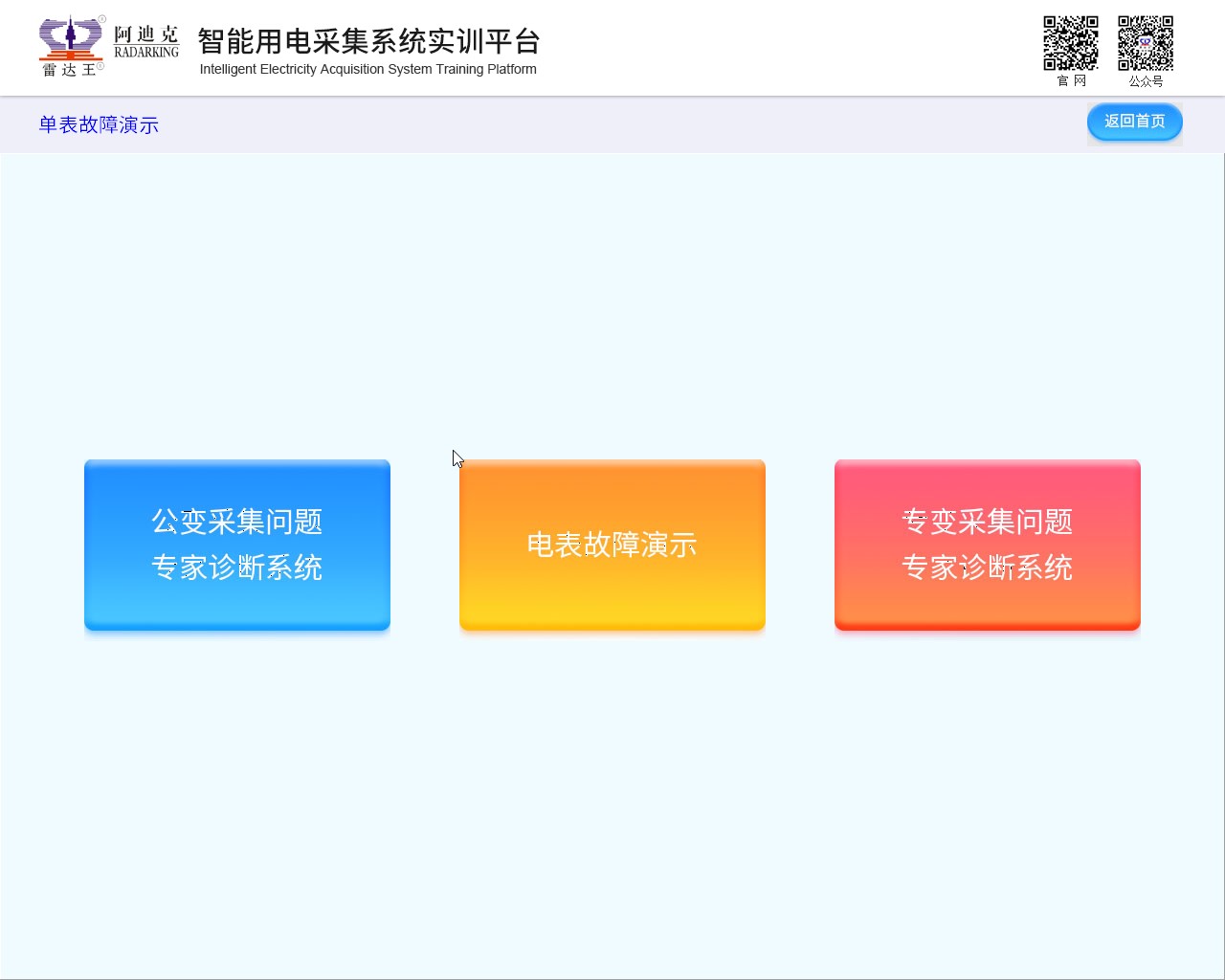

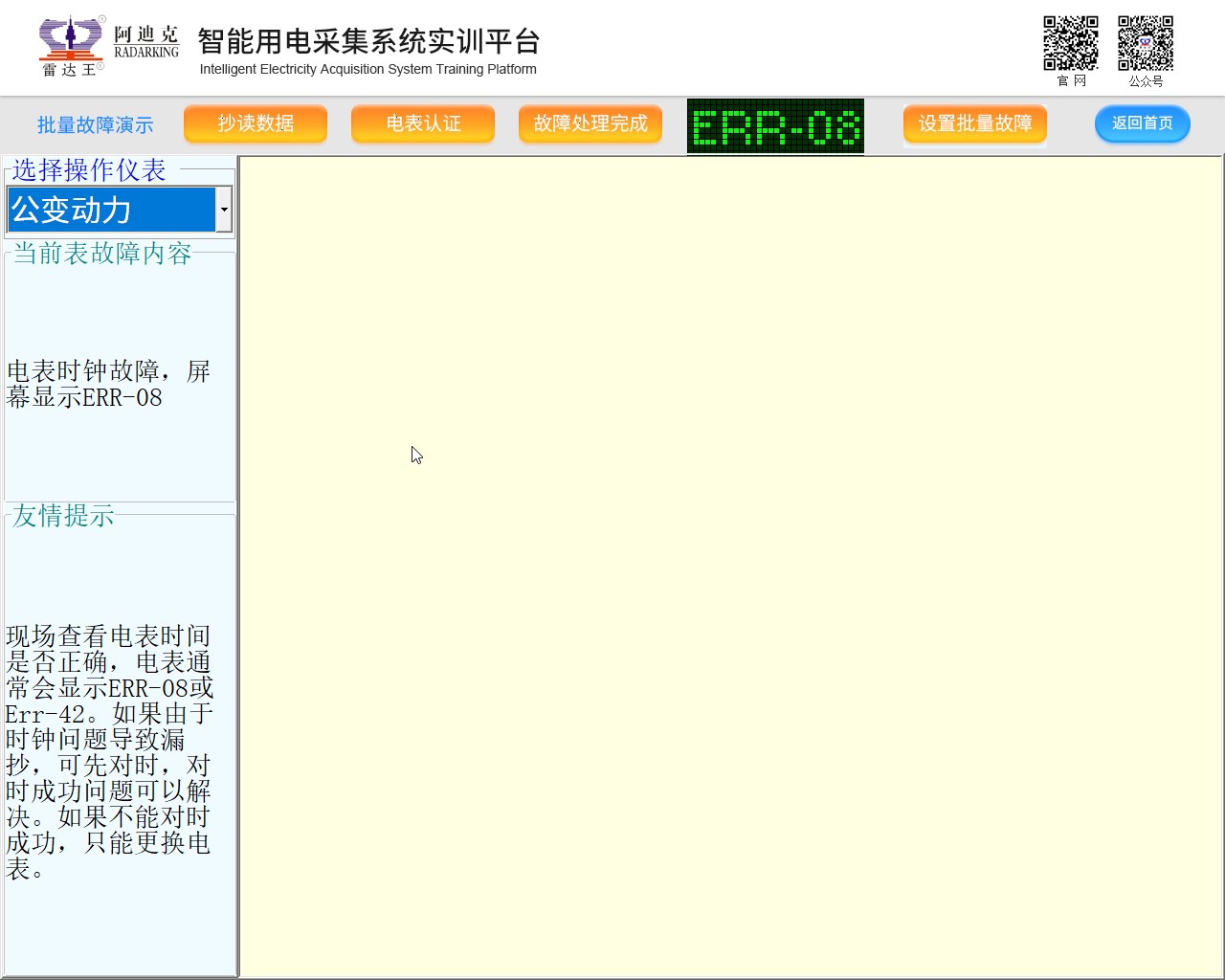

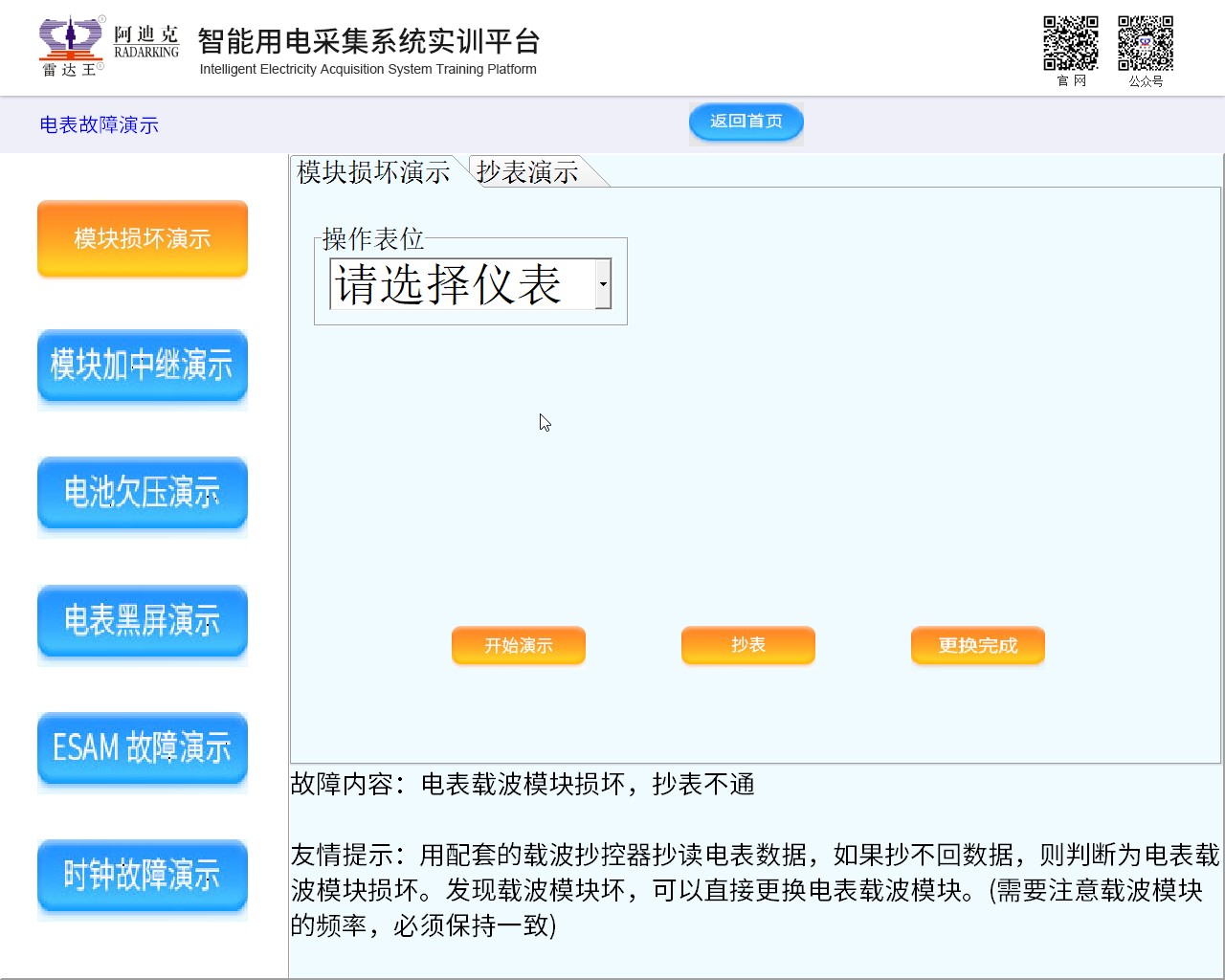

　　操作界面
